Guide solide d'espacement des solives et d'espacement d'expansion du système d'installation de platelage WPC
La performance à long terme d’une terrasse extérieure solide en WPC ne dépend pas seulement de la lame de terrasse elle-même. Le matériau des solives, l'espacement des supports, les clips, les vis, le support d'extrémité des planches, les dégagements de drainage, de ventilation et d'expansion affectent tous si la terrasse finie reste de niveau et stable.
De nombreux problèmes courants, notamment la courbure, la déflexion excessive, les planches desserrées, les joints inégaux et l'eau stagnante, sont causés par un système d'installation inadapté plutôt que par un défaut isolé du produit.
Avant l'achat en gros, les acheteurs doivent confirmer leprofil de terrasse complet, support structurel, disposition des solives, accessoires de fixation, température d'installation, espaces de mouvement et conception du drainage.
1. Traitez les terrasses solides en WPC comme un système complet
Une installation professionnelle doit être conçue comme un système complet plutôt que d'acheter des lames de terrasse séparément de la sous-structure et des accessoires.
| Composant système | Fonction principale | Confirmation de l'acheteur |
|---|---|---|
| Conseil de terrasse solide WPC | Crée la surface de marche finie | Confirmer le profil, la largeur effective, la longueur, le poids et les dimensions des rainures latérales |
| Système de solives | Supporte le platelage et transfère les charges au substrat | Confirmer le matériau, les dimensions, l'espacement, la fixation et la capacité structurelle |
| Clips cachés | Fixez les planches et contrôlez les espaces latéraux | Vérifier la compatibilité avec la rainure de terrasse et l'environnement du projet |
| Vis | Fixer des clips, des planches ou des solives à la structure porteuse | Confirmer la longueur, le type de tête, la résistance à la corrosion et la compatibilité du substrat |
| Clips de démarrage et de finition | Fixez la première et la dernière planche de terrasse | Confirmez si des clips de bord dédiés sont requis |
| Fascia ou planches de bord | Finir les bords de terrasse exposés et dissimuler la sous-structure | Confirmer le dégagement du mouvement et les détails de fixation |
2. Inspectez le substrat structurel avant l'installation
Le système de terrasse doit être installé sur un substrat stable, porteur et correctement drainé. Les terrasses décoratives ne doivent pas être utilisées pour corriger une fondation structurellement faible ou en mouvement actif.
- Vérifiez la stabilité structurelle de la dalle de béton, de la structure en acier, de la charpente en bois ou du système de socles.
- Confirmez que le substrat peut supporter toutes les charges mortes et vives.
- Réparez les fissures importantes, les tassements ou les matériaux de surface lâches.
- Identifiez la direction dans laquelle l’eau doit s’écouler.
- Confirmez la hauteur du pont fini et les exigences d’accès.
- Vérifiez les seuils de porte, les drains, les murs et les équipements fixes.
- Coordonner les tuyaux dissimulés, les câbles et l’accès d’inspection avant l’installation.
3. Choisissez le bon matériau de solive
Les solives peuvent être fabriquées à partir de bois traité, de composite WPC, d'aluminium ou d'autres matériaux structurels approuvés par le projet. Chaque option présente des caractéristiques différentes de résistance, de mouvement, de fixation et de durabilité.
| Type de solive | Avantage possible | Principale considération d'achat |
|---|---|---|
| Poutre en bois traité | Méthode de construction familière et fixation par vis facile | Confirmer le traitement, l’état d’humidité, la rectitude et les exigences locales de durabilité |
| Poutrelle WPC | Aspect compatible et structure composite résistante à l'humidité | Vérifiez la capacité structurelle et si elle est approuvée comme poutre porteuse |
| Solive en aluminium | Stable, droit et adapté aux systèmes commerciaux contrôlés | Confirmer l'épaisseur du profil, le type de vis, l'environnement de corrosion et le support structurel |
| Charpente en acier | Peut fournir une capacité structurelle élevée pour les projets d'ingénierie | Confirmer la protection contre la corrosion, les détails de fixation et la séparation des métaux incompatibles |
| Système de socle réglable | Permet le réglage de la hauteur du pont et l'accès aux services ci-dessous | Confirmer l'espacement des socles, le support des solives, les conditions de vent et la retenue du périmètre |
4. Comprendre l'espacement des solives de centre à centre
L'espacement des solives est normalement mesuré du centre d'une solive au centre de la suivante. L'espacement correct dépend du profil exact de la terrasse, de l'épaisseur des planches, du sens d'installation, de la charge attendue et de la déflexion acceptable.
1Profil de terrasse
Des planches plus larges, plus fines ou formulées différemment peuvent nécessiter un espacement de support différent.
2Trafic attendu
Les patios résidentiels et les terrasses commerciales très utilisées peuvent nécessiter des conceptions de support différentes.
3Instructions d'installation
Le platelage diagonal traverse généralement les solives sur une portée effective plus longue et peut nécessiter un support plus étroit.
4Conditions de température
Les terrasses chaudes peuvent devenir plus flexibles, ce qui rend un support correct des solives particulièrement important.
5. Pourquoi un espacement excessif des solives provoque des problèmes
L'augmentation de la distance entre les solives peut réduire le coût de la sous-structure, mais cela peut créer des problèmes de performance à long terme.
| Problème possible | Comment un espacement excessif contribue | Résultat visible |
|---|---|---|
| Déviation excessive | La terrasse s'étend trop entre les supports | Sensation douce ou élastique sous les pieds |
| Affaissement permanent | Des charges répétées et une exposition à la chaleur mettent à rude épreuve la zone non supportée du panneau. | Surface de pont inégale |
| Clips lâches | Le mouvement de la planche transfère une force supplémentaire aux points de fixation | Bruit, mouvement et écarts changeants |
| Rainures latérales fissurées | Un mouvement excessif de la carte charge le canal de clip | Sécurité de fixation réduite |
| Joints bout à bout inégaux | Les extrémités des planches ne sont pas suffisamment soutenues | Joints à extrémités surélevées ou libres |
6. Ajustez l’espacement des solives pour une installation en diagonale
Lorsque le platelage est installé en diagonale sur les solives, la distance effective sans support entre les supports augmente. La disposition des solives devra donc peut-être être plus rapprochée que pour les planches installées perpendiculairement aux solives.
- Fournir l’angle d’installation proposé au fournisseur.
- Confirmez l’espacement réduit des supports requis pour une installation en diagonale.
- Vérifiez la disposition autour des bordures et des motifs de fonctionnalités.
- Ajoutez un support sous de courtes coupes triangulaires près du périmètre.
- Évitez de laisser des pièces coupées étroites avec des points de fixation insuffisants.
- Incluez la quantité de solives supplémentaires dans le calcul du projet.
7. Soutenez correctement chaque extrémité de la carte
L'extrémité de chaque lame de terrasse doit reposer sur un support approprié. Les extrémités non soutenues peuvent bouger, se soulever ou se briser sous la circulation piétonnière.
Extrémité de carte unique
L'extrémité de la planche doit être positionnée sur une solive fiable ou un point de support approuvé.
Joint bout à bout
Deux extrémités de planche se rejoignant nécessitent généralement des positions de fixation distinctes et un support suffisant.
Conseil de périmètre
Les planches de bord et les bordures de cadres photo nécessitent un support périmétrique dédié.
Marche d'escalier
Les zones de marche avant et arrière doivent être soutenues conformément aux détails de l'escalier approuvés.
8. Utilisez des solives doubles au niveau des joints bout à bout, si nécessaire
Lorsque deux planches de terrasse se rejoignent bout à bout, chaque planche peut avoir besoin de son propre emplacement de clip ou de vis. Une seule solive étroite peut ne pas offrir suffisamment d’espace pour les deux points de fixation et le dégagement d’extrémité requis.
| Exigence de joint bout à bout | Raison |
|---|---|
| Support séparé pour chaque extrémité de la carte | Réduit la concurrence pour un point de fixation et améliore la stabilité des extrémités |
| Espace de fin requis | Permet un mouvement de longueur en fonction de la température |
| Clips ou vis individuels | Empêche une attache de contrôler deux extrémités de planche mobiles indépendamment |
| Drainage sous le joint | Réduit l’accumulation de débris et d’eau aux extrémités de la planche |
| Contrôle de l'alignement | Aide à maintenir les extrémités des planches adjacentes au niveau |
9. Comprendre les espaces latéraux entre les planches de terrasse
Les espaces latéraux aident à contrôler le positionnement du panneau et soutiennent le drainage, la ventilation et l'élimination des débris. Dans de nombreux systèmes à clips cachés, la forme du clip détermine l'espace latéral nominal.
- Confirmez l'espace installé créé par le clip sélectionné.
- Vérifiez si l’écart reste constant sur toute la longueur de la planche.
- Ne forcez pas les planches ensemble plus étroitement que le système ne le permet.
- Retirez les débris qui pourraient bloquer les clips ou empêcher l'engagement complet de la planche.
- Vérifiez l'écart après l'installation de plusieurs planches.
- Confirmez si des entretoises spéciales sont nécessaires pour les zones à face fixe.
10. Calculer les écarts d'expansion de fin
Les terrasses solides en WPC peuvent se dilater et se contracter sur toute leur longueur à mesure que les températures changent. Les espaces d'extrémité doivent être sélectionnés en fonction de la formulation du platelage, de la longueur des planches, de la température d'installation et des conditions de service attendues.
| Condition | Considération de mouvement possible |
|---|---|
| Planche de terrasse longue | Peut créer un mouvement final plus total qu’une planche plus courte |
| Installation par temps froid | Une expansion supplémentaire peut se produire lorsque la terrasse devient plus chaude |
| Installation par temps chaud | Le panneau peut se contracter lorsque les températures diminuent ultérieurement |
| Couleur sombre entièrement exposée | Peut atteindre une température de surface plus élevée sous un fort ensoleillement |
| Mur ou colonne fixe | L'espace de mouvement doit rester entre le platelage et la limite fixe |
11. Maintenir un dégagement périmétrique
Les terrasses ne doivent pas être étroitement coincées entre les murs, les colonnes, les bordures, les seuils de porte ou autres structures fixes. Le dégagement périphérique permet le mouvement et facilite le drainage et le nettoyage.
- Vérifiez les dégagements au niveau des murs et des façades des bâtiments.
- Maintenir l'espace autour des colonnes, des poteaux et des équipements fixes.
- Coordonnez les planches de bord afin qu’elles ne restreignent pas le mouvement de la terrasse.
- Gardez les ouvertures de drainage exemptes de mastics rigides et de débris.
- Confirmez les détails autour des rails de porte et des systèmes de seuil.
- Utilisez des couvercles amovibles là où un accès pour la maintenance est requis.

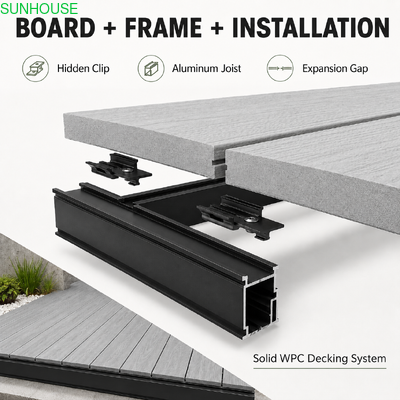

12. Choisissez des clips cachés qui correspondent à la rainure latérale
Des clips cachés sécurisent la terrasse tout en contrôlant l'espacement des planches. Les dimensions du clip doivent correspondre à la rainure latérale du profilé.
| Fonction de découpage | Ce que les acheteurs doivent confirmer |
|---|---|
| Largeur du clip | Contrôle l'écart nominal entre les planches de terrasse adjacentes |
| Épaisseur du clip | Doit s'adapter à l'intérieur de la rainure latérale sans jeu ni force excessive |
| Matériau du clip | Plastique, acier inoxydable ou autre matériau approuvé par le projet |
| Trou de vis | Doit maintenir la vis solidement sans se fendre ni se déformer excessivement |
| Engagement de rainure | Doit sécuriser la carte tout en permettant le comportement d'installation prévu |
| Adéquation environnementale | Confirmer les performances pour les zones côtières, au bord de la piscine, humides ou exposées aux produits chimiques |
13. Sélectionnez les vis pour le matériau des solives
La vis doit être adaptée au système de clips et au matériau des solives. Une vis conçue pour le bois peut ne pas fonctionner correctement dans une charpente en aluminium ou en acier.
- Confirmez si la vis est destinée aux solives en bois, WPC, aluminium ou acier.
- Vérifiez la longueur de vis requise et la conception du filetage.
- Utiliser un matériau approprié résistant à la corrosion pour une exposition extérieure.
- Confirmez si un forage pilote est requis.
- Évitez de trop serrer et de déformer le clip ou la rainure de terrasse.
- Vérifiez si la tête de vis interfère avec la planche suivante.
- Examinez séparément les exigences en matière de corrosion côtière et au bord de la piscine.
14. Ne serrez pas trop les clips cachés
Un serrage excessif peut déformer les clips en plastique, endommager les rainures latérales ou empêcher le système de terrasse de s'adapter au mouvement normal.
| Résultat de serrage excessif | Effet d'installation possible |
|---|---|
| Déformation des clips | Espaces latéraux inégaux et performances de maintien réduites |
| Dommages aux rainures | Fissuration ou écrasement autour du canal de fixation |
| Mouvement restreint | Stress supplémentaire lors des changements de température |
| Niveau de planche inégal | Un bord de planche peut être tiré plus bas que la planche adjacente |
| Difficulté d'installation | La planche suivante risque de ne pas s'engager correctement dans le clip |
15. Planifier le drainage avant d'installer les solives
Le drainage doit être conçu avant que la disposition des solives ne soit finalisée. Les solives ne doivent pas créer de barrières qui emprisonnent l’eau sous le platelage.
- Identifiez la direction de l’écoulement de l’eau à travers le substrat.
- Positionnez les solives de manière à ce qu’elles ne bloquent pas les chemins de drainage.
- Prévoir des pauses ou des supports de drainage si nécessaire.
- Gardez les feuilles, les emballages et les débris de construction hors de la sous-structure.
- Maintenir l’accès aux drains de toit et aux points d’inspection.
- Évitez d’installer la terrasse directement dans de l’eau stagnante en permanence.
- Confirmez comment l’eau s’échappera au niveau des planches de bord du périmètre.
16. Assurer une ventilation adéquate sous le pont
La ventilation aide à réduire l’accumulation de chaleur et d’humidité sous la terrasse. Les terrasses à faible dégagement et les détails du périmètre fermé nécessitent une planification minutieuse.
Pont de bas niveau
Nécessite des voies de drainage et de circulation d'air claires car l'espace sous les planches est limité.
Terrasse sur le toit
Doit maintenir l’accès aux drains, à l’étanchéité et aux points de service.
Fascia fermée
Les panneaux périmétriques ne doivent pas bloquer complètement la ventilation ou le drainage requis.
Emplacement à haute température
Un flux d’air supplémentaire peut aider à réduire l’accumulation de chaleur sous une terrasse sombre et exposée au soleil.
17. Coordonner la direction des solives avec la direction du platelage
Les planches de terrasse sont généralement installées sur les solives de support. L'orientation des solives doit être planifiée en même temps que le drainage, la longueur des planches et la disposition visuelle souhaitée.
| Disposition de la terrasse | Exigence de planification des solives |
|---|---|
| Platelage parallèle droit | Les solives sont normalement perpendiculaires aux planches de terrasse. |
| Platelage diagonal | Un support plus étroit et une charpente périmétrique supplémentaire peuvent être nécessaires |
| Bordure de cadre photo | Ajouter des solives de périmètre sous les planches de bordure |
| Motif à chevrons | Nécessite une grille de support détaillée sous les extrémités fréquentes des planches |
| Direction mixte | Installer des solives de blocage ou supplémentaires à chaque changement de direction |
18. Installez correctement les bordures du cadre photo
Les bordures de cadres photo créent une apparence de périmètre épurée, mais nécessitent un encadrement supplémentaire et une planification de mouvement séparée.
- Ajoutez un support continu sous le panneau de bordure.
- Soutenez les extrémités des planches de terrain là où elles rencontrent la frontière.
- Maintenir le dégagement commun requis entre les panneaux de frontière et de terrain.
- Confirmez si la bordure est fixée au visage ou au clip.
- Vérifiez les positions des vis et la distance entre les bords.
- Planifiez le drainage sous le détail du périmètre.
- Évitez de laisser le fascia verrouiller la planche de bordure en place.
19. Planifiez l’installation des escaliers et des marches séparément
Les marches, nez de marche et contremarches sont soumis à une circulation piétonnière concentrée et nécessitent un détail de support dédié. Une disposition standard des planches de terrasse ne doit pas être automatiquement copiée sur les escaliers.
| Composant d'escalier | Exigence d'installation |
|---|---|
| Planche de marche | Assurer un soutien à l'avant, à l'arrière et dans toutes les positions intermédiaires requises |
| Nez | Utilisez un profil de bord approuvé avec une projection non supportée limitée |
| Contremarche | Confirmer la méthode d'encadrement, de ventilation et de fixation |
| Bord latéral | Utilisez une façade ou un autre détail de finition approuvé |
| Performances de glissement | Vérifiez la texture de la surface sélectionnée et la visibilité du bord de l'escalier. |
20. Évitez l’installation directe sur un sol instable
Les solives de terrasse ne doivent pas être installées directement sur un sol meuble, du sable meuble ou un remblai instable sans un système de support correctement conçu.
- Préparez une base stable et compactée.
- Utilisez des supports en béton, des socles ou une charpente structurelle approuvés.
- Empêchez les solives de rester continuellement dans le sol ou dans l’eau stagnante.
- Vérifiez le risque de tassement sur toute la zone du pont.
- Assurer le contrôle des mauvaises herbes et du drainage si nécessaire.
- Confirmer les exigences locales en matière de structure et de préparation du sol.
21. Stocker et climatiser la terrasse avant l'installation
Les terrasses solides en WPC doivent être stockées et manipulées conformément aux instructions du fournisseur avant l'installation.
- Rangez les planches à plat sur des supports uniformément espacés.
- Gardez les paquets protégés de la contamination et des mouvements incontrôlés.
- Évitez de soutenir les longues planches uniquement à leurs extrémités.
- Ne traînez pas les surfaces finies sur le sol.
- Laissez la terrasse atteindre les conditions appropriées du site avant la coupe et la fixation finales.
- Enregistrez la température d’installation si nécessaire.
- Gardez les différentes couleurs et lots de production clairement séparés.
22. Suivez une séquence d'installation contrôlée
- Confirmez le substrat structurel, la hauteur du pont, la direction du drainage et la disposition finale.
- Approuvez le profil de terrasse solide WPC, les solives, les clips, les vis et les accessoires de bordure.
- Disposez les solives selon l’espacement centre à centre approuvé.
- Ajoutez des solives doubles, un support périmétrique, un blocage et un support d'escalier si nécessaire.
- Vérifiez que la surface des solives est de niveau et que les chemins de drainage restent ouverts.
- Installez les clips de démarrage ou la méthode de fixation approuvée de la première carte.
- Positionnez la première lame de terrasse avec précision et confirmez l'alignement.
- Installez des clips cachés sans trop serrer.
- Maintenir les dégagements latéraux, d’extrémité et périmétriques requis.
- Vérifiez continuellement les espaces entre les panneaux et le niveau de la surface pendant l'installation.
- Façades complètes, escaliers, bordures de cadres photo et détails de limites fixes.
- Nettoyez la terrasse, enlevez les débris sous les planches et effectuez l'inspection finale.
23. Problèmes d'installation courants et causes
| Problème | Cause possible | Prévention recommandée |
|---|---|---|
| La terrasse est douce | L'espacement des solives est trop large ou les solives sont instables | Utilisez un espacement des supports spécifique au profil et une sous-structure stable |
| Les planches s'inclinent vers le haut | Expansion restreinte ou conditions de périmètre fixe | Maintenir les dégagements aux extrémités et au périmètre |
| Le conseil termine le mouvement | Support d'extrémité insuffisant ou fixation incorrecte du joint bout à bout | Utiliser un support dédié et des points de fixation séparés |
| Les écarts deviennent inégaux | Clips incorrects, rainures endommagées ou solives mal alignées | Approuver le système de fixation complet et vérifier l’alignement en permanence |
| Eau stagnante sous le pont | Les solives bloquent le drainage ou la façade périphérique est entièrement fermée. | Concevoir des chemins de drainage ouverts et une ventilation |
| Fissures dans les rainures des clips | Vis trop serrées, bord de planche cassant ou mouvement excessif | Contrôler le serrage et vérifier la compatibilité des rainures |
| Les fixations se corrodent | Matériau de vis inadapté à l'environnement | Sélectionnez la résistance à la corrosion adaptée au projet |
| La surface du pont est inégale | Les solives ne sont pas de niveau ou ont des dimensions incohérentes | Corrigez le plan des solives avant d'installer la terrasse |
24. Calculez les solives et les accessoires avant de commander
Les solives, les clips et les vis doivent être calculés en fonction de la disposition réelle du pont plutôt que d'utiliser uniquement la superficie totale en mètres carrés.
| Matériel | Base de calcul |
|---|---|
| Poutres principales | Dimensions du pont et espacement centre à centre approuvé |
| Poutrelles doubles | Nombre total et longueur des joints bout à bout des planches |
| Encadrement du périmètre | Exigences relatives aux bords de terrasse, aux bordures de toit et aux cadres photo |
| Clips cachés | Nombre d'intersections planche-solive |
| Vis | Une ou plusieurs vis par clip plus la marge d'installation |
| Clips de démarrage | Intersections des longueurs et des solives des premiers et derniers bords des planches |
| Planches de façade | Longueur totale du périmètre visible plus surépaisseur de coupe |
25. Liste de contrôle d'achat du système d'installation
Informations que les acheteurs doivent confirmer avant la production
- Profil de terrasse en WPC solide et dessin en coupe transversale
- Largeur de la planche, largeur effective, épaisseur et longueur
- Poids des planches au mètre linéaire et au mètre carré
- Candidature au projet et trafic attendu
- Sens d'installation de la terrasse
- Matériau des solives, dimensions et fonction structurelle
- Espacement approuvé des solives de centre à centre
- Espacement réduit pour une installation en diagonale
- Exigences relatives aux solives doubles aux joints bout à bout
- Support de périmètre, d'escalier et de cadre
- Dimensions et matériau du clip caché
- Exigences relatives aux clips de démarrage et de finition
- Type de vis, longueur et résistance à la corrosion
- Espace latéral installé créé par le clip
- Guidage des écarts d'extrémité pour différentes températures et longueurs de planches
- Dégagement périmétrique autour des objets fixes
- Direction du drainage et exigences en matière de ventilation
- Détails du fascia et des finitions des bords
- Manuel d'installation et dessins techniques
- Inspection des accessoires et de l’assemblage avant expédition
Questions courantes des acheteurs de terrasses WPC solides
L'espacement des solives doit être basé sur le profil exact du platelage, l'épaisseur des panneaux, la direction d'installation, la charge du projet et les données de performance du fournisseur. Une valeur d’espacement ne doit pas être appliquée à chaque produit.
Pas automatiquement. Une construction solide ne suffit pas à elle seule à confirmer la portée autorisée. Les informations de charge et de flèche spécifiques au profil doivent être examinées.
Les solives doubles peuvent fournir des emplacements de support et de fixation séparés pour chaque extrémité de planche tout en conservant le dégagement d'extrémité requis.
Cela nécessite généralement un support supplémentaire car les planches traversent les solives sur une portée effective plus longue. La disposition finale doit être confirmée pour le produit sélectionné.
L'espace requis dépend de la longueur du panneau, de la température d'installation, du climat prévu et des données d'expansion du produit. Suivez les instructions techniques pour connaître le profil de terrasse exact.
Les planches de terrasse doivent normalement être soutenues par un système de solives, de lattes ou de socles approuvé qui assure la fixation, le drainage et la ventilation. Le contact direct de la planche avec la dalle peut ne pas assurer ces fonctions.
Uniquement lorsque le produit de solive exact est conçu et vérifié pour cette travée structurelle. Certaines solives WPC sont uniquement destinées à servir de lattes sur une surface supportée en continu.
Un serrage excessif peut déformer le clip, endommager la rainure de la terrasse, créer des espaces inégaux et restreindre le mouvement normal des planches.
Oui. Une circulation d’air et un drainage adéquats aident à réduire l’accumulation de chaleur, d’humidité et de débris sous le système de terrasse.
Fourniture complète du système d'installation de terrasse WPC solide
Nous fournissons des terrasses extérieures solides en WPC avec des solives compatibles, des clips cachés, des clips de démarrage, des vis, des planches de bord et des accessoires d'installation pour les distributeurs, les entrepreneurs, les entreprises paysagistes et les projets commerciaux.
Envoyez-nous les dimensions de votre terrasse, l'application du projet, l'état du substrat, le sens d'installation, le profil sélectionné, le climat de destination et le trafic prévu pour des recommandations sur la disposition des solives, le calcul des accessoires et les prix de gros.
